So überprüfst du eine 18650-Batterie mit Multimeter: Komplette Testanleitung

Möchtest du deine 18650-Batterien mit einem Multimeter testen?

Guter Schritt.

Regelmäßiges Testen deiner 18650-Batterien kann dich vor unerwarteten Ausfällen, Sicherheitsrisiken und verschwendetem Geld für tote Zellen bewahren.

Das Problem ist:

Die meisten Menschen haben keine Ahnung wie man eine 18650-Batterie mit Multimeter überprüft wissen müssen.

Sie überspringen entweder wichtige Schritte oder verwenden völlig falsche Einstellungen.

In diesem Leitfaden, als Profi Hersteller von 18650-Akkupacks, Ich zeige dir genau, wie du deine 18650-Batterien wie ein Profi testest. Du lernst Spannungsprüfung, Kapazitätsüberprüfung und sogar Messung des Innenwiderstands.

Lass uns gleich loslegen.

Was du brauchst, um 18650-Batterien zu testen

Bevor wir in die Details des Batterietests eintauchen, klären wir, welche Ausrüstung du benötigst.

Hier ist dein grundlegendes Werkzeugset:

• Digital Multimeter aus (mit Gleichspannungseinstellung)
• Bekannte Widerstandslast (5-10Ω, 10W Widerstand)
• Isolierte Testleitungen
• Timer oder Stoppuhr
• Notizblock zum Aufzeichnen von Ergebnissen

Profi-Tipp: Investiere in ein ordentliches digitales Multimeter. Du brauchst kein Fluke $300, aber vermeide die Baumarkt-Modelle $10. Ein solides Mittelklasse-Multimeter (etwa $50-80) liefert dir über Jahre genaue Messwerte.

So überprüfen Sie eine 18650-Batterie mit einem Multimeter

Schritt 1: Grundlegende Spannungsmessung (Der schnelle Gesundheits-Check)

Hier beginnen die meisten Menschen beim Lernen 18650-Batterietests.

Und das aus gutem Grund:

Spannungsprüfung gibt dir einen sofortigen Überblick über den Ladezustand und die grundlegende Gesundheit deiner Batterie.

So gehst du genau vor:

Einrichtung Ihres Multimeters

Zuerst nimm dein Multimeter und stelle es auf Gleichspannungsmodus (DC). Suche nach dem Symbol „V⎓“ (das ist ein V mit einer geraden Linie und einer gestrichelten Linie).

Jetzt:

Stellen Sie den Bereich auf 20V DC ein. Das gibt Ihnen genügend Spielraum, da 18650-Batterien maximal 4,2V haben.

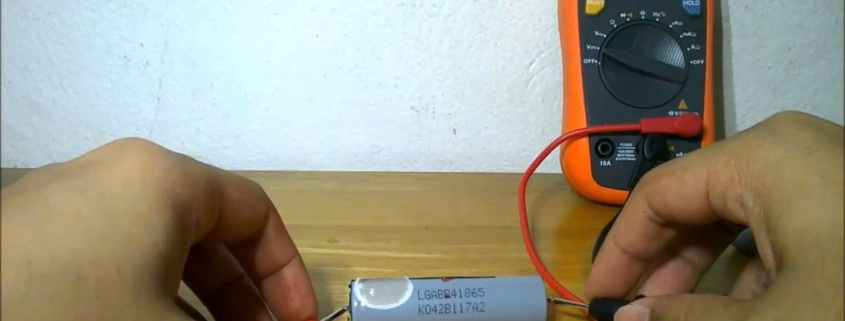

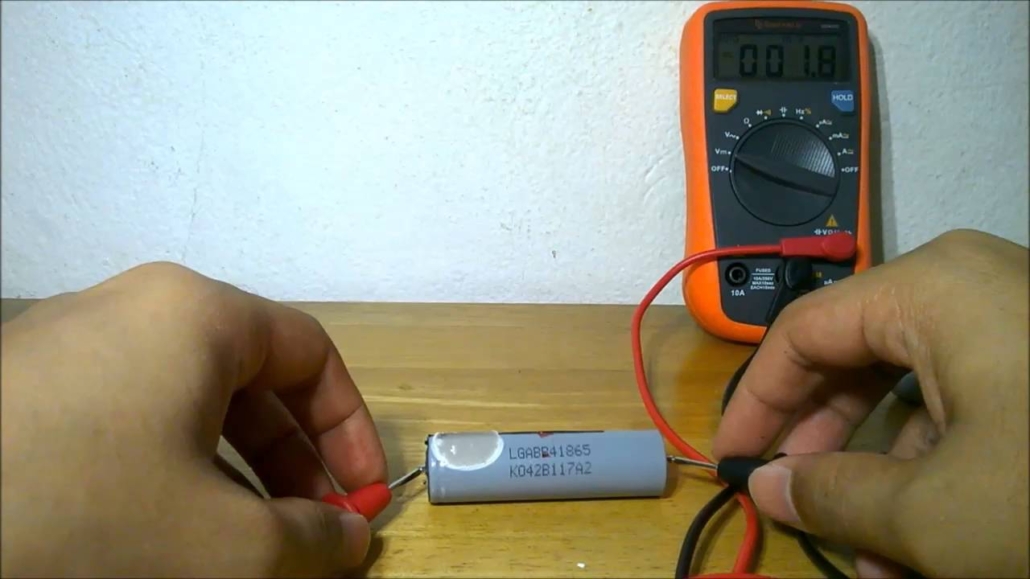

Herstellen der Verbindung

Zeit, Ihre Sonden anzuschließen:

1. Berühren Sie die rote Sonde den Pluspol (das erhöhte Ende)
2. Berühren Sie die schwarze Sonde den Minuspol (das flache Ende)
3. Lesen Sie die Spannung auf Ihrem Display

So einfach ist das.

Verstehen Ihrer Spannungsanzeigen

Was diese Zahlen tatsächlich bedeuten:

• 4,2V: Vollständig geladen und gesund
• 3,6-3,7V: Nennspannung (etwa 50% Ladung)
• 3,0-3,2V: Niedrige Ladung, muss aufgeladen werden
• Unter 2,5V: Tiefentladen, möglicherweise beschädigt
• 0V: Tote Zelle, Recycling erforderlich

Der entscheidende Punkt?

Eine gesunde 18650-Batterie hält die Spannung gut. Wenn du nach normaler Nutzung etwas unter 3,0V siehst, ist das ein Warnsignal.

Schritt 2: Belastungstest für die Leistung im echten Einsatz

Hier wird es interessant.

Messung der Batteriespannung im Ruhezustand sagt nur einen Teil der Geschichte aus. Sie müssen sehen, wie Ihre Batterie unter Last performt.

Denk mal darüber nach:

Eine Batterie zeigt vielleicht 4,0V, wenn sie auf Ihrer Werkbank liegt. Aber verbinden Sie sie mit einem Hochstromgerät? Sie könnte sofort auf 2,5V fallen.

Deshalb ist Belastungstests entscheidend.

Der Aufbau des Belastungstests

Dafür benötigst du einen Widerstand. Ich empfehle einen 10Ω, 10W Widerstand. Hier ist warum:

Bei 4V ergibt das eine Belastung von 400mA. Das ist genug, um die Batterie zu belasten, ohne über das Ziel hinauszuschießen.

Verbinden Sie Ihren Stromkreis so:

1. Batterie Plus → Widerstand → Batterie Minus
2. Multimeter-Sonden über die Batterieanschlüsse
3. Spannung während der Belastung messen

Worauf man achten sollte

Eine gute Batterie zeigt unter Last minimale Spannungsabfälle.

Genauer gesagt:

• Weniger als 0,3V Abfall: Ausgezeichnete Gesundheit
• 0,3-0,5V Abfall: Gute Gesundheit
• 0,5-1V Abfall: Alterung, aber nutzbar
• Über 1V Abfall: Bald austauschen

Ich habe einmal eine Charge gebrauchter Laptop-Batterien getestet. Die Hälfte zeigte eine perfekte Leerlaufspannung. Aber unter Last? Sie fielen wie Steine. Das hat mich davor bewahrt, schlechte Zellen in wichtigen Projekten zu verwenden.

Schritt 3: Interner Widerstandstest (Der Profi-Schritt)

Jetzt betreten wir fortgeschrittenes Gebiet.

Interner Widerstand (IR) ist DER beste Indikator für Gesundheit von Lithium-Ionen-Batterien.

Niedriger Widerstand = bessere Leistung und weniger Wärmeentwicklung.

DIY-Test des internen Widerstands

Hast du keinen spezialisierten Batterietester? Kein Problem.

So misst du IR nur mit deinem Multimeter und Widerstand:

1. Messung der Leerlaufspannung (angenommen, es sind 4,00V)
2. Verbinden Sie Ihren Lastwiderstand
3. Messung der belasteten Spannung (vielleicht 3,85V)
4. Strom berechnen: I = V/R = 3,85V/10Ω = 0,385A
5. IR berechnen: (Leerlauf V – Belasteter V) / StromIR = (4,00 – 3,85) / 0,385 = 0,39Ω = 390mΩ

Interpretation der IR-Ergebnisse

Was ist ein guter Innenwiderstand?

• 20-50mΩ: Premium-Zellen (Samsung, LG, Sony)
• 50-100mΩ: Gute Qualität, geeignet für die meisten Anwendungen
• 100-200mΩ: Alterung, in Ordnung für Anwendungen mit geringem Stromverbrauch
• Über 200mΩ: Zeit, diese Zellen außer Dienst zu stellen

Hier ist die Sache:

Der Innenwiderstand steigt mit dem Alter der Batterien. Eine Zelle, die bei 30mΩ begann, könnte nach 500 Zyklen 100mΩ erreichen. Das ist normaler Verschleiß.

Schritt 4: Kapazitätsprüfung (Der ultimative Gesundheitscheck)

Kapazitätstests nehmen Zeit in Anspruch, aber es lohnt sich.

Dies zeigt genau, wie viel Energie Ihre 18650-Zellen tatsächlich speichern können.

Die manuelle Kapazitätsprüfungsmethode

Ohne einen speziellen Tester ist hier der DIY-Ansatz:

1. Vollständig aufladen die Batterie auf 4,2V
2. Lassen Sie sie ruhen für 30-60 Minuten
3. Verbinden Sie Ihre Last (verwenden Sie den 10Ω Widerstand)
4. Starten Sie Ihren Timer
5. Spannung überwachen alle 15-30 Minuten
6. Stop bei 2,8V (sicherer Abschaltspannung)

Jetzt berechnen:

• Strom = Durchschnittliche Spannung / Widerstand
• Kapazität (mAh) = Strom (A) × Zeit (Stunden) × 1000

Was ist eine gute Kapazität?

Vergleichen Sie Ihre Ergebnisse mit der Bewertung der Batterie:

• 90-100% der Nennkapazität: Ausgezeichnet
• 80-90% der Nennkapazität: Gut
• 70-80% der Nennkapazität: Akzeptabel
• Unter 70%: Ersatz in Betracht ziehen

Beispiel aus der Praxis:

Ich habe einige „3000mAh“-Zellen aus einem alten Elektrowerkzeug getestet. Sie maßen 2100mAh. Das entspricht einer Kapazität von 70% – noch brauchbar, aber ich würde ihnen bei kritischen Anwendungen nicht vertrauen.

Sicherheit geht vor: Kritische Testrichtlinien

Lass mich klarstellen:

18650-Batterien können gefährlich sein, wenn sie unsachgemäß behandelt werden.

Befolgen Sie diese Sicherheitsregeln unbedingt:

Die Nicht-Verhandelbaren

• Nie beschädigte Zellen testen (Beulen, Lecks, Schwellungen)
• Verwenden Sie eine feuerfeste Oberfläche für alle Tests
• Halten Sie Wasser fern (Lithium + Wasser = schlechte Nachrichten)
• Stoppen Sie, wenn die Zellen heiß werden während des Tests
• Entsorgen Sie defekte Zellen ordnungsgemäß bei Elektronik-Recyclingstellen

Rote Flaggen, auf die Sie achten sollten

Während Ihrer Batteriegesundheitsprüfung, stoppen Sie sofort, wenn Sie bemerken:

• Spannung über 4,3V (überladen, gefährlich)
• Ungewöhnliches Erwärmen während des Tests
• Jeglicher Rauch oder seltsame Gerüche
• Spannung sinkt schnell unter leichter Belastung

Ich habe gesehen, dass Zellen beim Testen ausgasen. Das ist nicht schön. Respektieren Sie diese Energiequellen.

Fortgeschrittene Testtechniken

Bereit, dein Testspiel auf das nächste Level zu bringen?

Hier sind einige Profi-Techniken, die ich regelmäßig verwende.

Temperaturkoeffizienten-Test

Temperatur beeinflusst die Batterieleistung erheblich.

Probier das aus:

1. IR bei Raumtemperatur testen
2. Kühle die Batterie für 2 Stunden im Kühlschrank (nicht Gefrierschrank)
3. Teste den IR sofort erneut

Gute Zellen zeigen eine mäßige IR-Erhöhung. Schlechte Zellen? Ihr IR schießt bei Kälte in die Höhe.

Auswahl passender Zellen

Bau eine Batteriepacks? Du brauchst passende Zellen.

Hier ist mein Prozess:

1. Alle Zellen auf Spannung testen (innerhalb von 0,05V)
2. Kapazität messen (innerhalb von 50mAh)
3. IR prüfen (innerhalb von 5mΩ)
4. Ähnliche Zellen gruppieren

Dies verhindert, dass die schwächste Zelle dein gesamtes Pack einschränkt.

Selbstentladungstest

Der ist einfach, aber aufschlussreich:

1. Zellen vollständig aufladen
2. Spannung aufzeichnen
3. Für 30 Tage speichern
4. Spannung erneut messen

Gesunde Zellen verlieren weniger als 2% pro Monat. Alles über 5%? Diese Zelle hat Probleme.

Die richtige Prüfausrüstung wählen

Ihr Multimeter ist wichtiger, als Sie denken.

Hier ist, worauf Sie achten sollten:

Wesentliche Funktionen eines Multimeters

• Wahre RMS Messung
• 0,5% oder besser DC-Genauigkeit
• Min./Max. Aufzeichnungsfunktion
• Automatische Bereichswahl (spart Zeit)
• Probes in guter Qualität (scharfe Spitzen)

Wann auf einen Batterietester aufrüsten

Multimeter sind großartig, aber speziell Batterietester Angebot:

• Automatisierte Kapazitätsprüfung
• Integrierter Lasttest
• IR-Messung
• Datenprotokollierung
• Mehrzellenprüfung

Wenn Sie mehr als 10 Zellen monatlich testen, investieren Sie in einen richtigen Tester. Die Zeitersparnis allein rechtfertigt die Kosten.

Häufige Testfehler, die vermieden werden sollten

Ich sehe diese Fehler ständig:

Fehler #1: Heiße Batterien testen

Gerade aufgeladen? Warten Sie 30 Minuten.

Heiße Batterien zeigen künstlich hohe Spannung. Sie erhalten falsche Messwerte.

Fehler #2: Falsche Multimeter-Einstellungen verwenden

AC statt DC Spannung? Sie erhalten merkwürdige, schwankende Messwerte.

Immer doppelt prüfen: Gleichspannung, geeigneter Bereich.

Fehler #3: Schlechter Kontakt der Sonden

Schmutzige Anschlüsse = schlechte Messwerte.

Reinigen Sie die Batteriekontakte zuerst mit Isopropylalkohol. Machen Sie festen Kontakt mit der Sonde.

Fehler #4: Temperatur ignorieren

Testen in einer kalten Garage? Ihre Ergebnisse sind ungenau.

Testen Sie immer bei Raumtemperatur (20-25°C) für konsistente Ergebnisse.

Interpretation Ihrer Testergebnisse

Zahlen sind großartig, aber was bedeuten sie für den praktischen Einsatz?

Lassen Sie mich das erklären:

Für Taschenlampen und Geräte mit geringem Stromverbrauch

• Spannung: mindestens 3,0 V
• IR: Bis zu 150 mΩ akzeptabel
• Kapazität: 70% des Nennwerts ist in Ordnung

Diese Anwendungen sind nachsichtig.

Für Elektrowerkzeuge und Hochstromanwendungen

• Spannung: mindestens 3,2 V unter Last
• IR: Unter 70 mΩ erforderlich
• Kapazität: mindestens 85%

Hochstromgeräte benötigen leistungsstarke Zellen.

Für den Bau von Batteriepacks

• Spannung: Innerhalb von 0,02 V zueinander
• IR: Variationsbreite von 10 mΩ
• Kapazität: Variationsbreite von 5%

Das Matching ist entscheidend für die Langlebigkeit des Packs.

Wartungstipps für gesunde 18650er

Vorbeugung schlägt Tests jedes Mal

Halten Sie Ihre Batterien mit diesen Tipps gesund:

1. Im Geschäft bei 40-60% aufladen für langfristige Lagerung
2. Deep Discharge vermeiden (unter 2,8V)
3. Halten Sie sie kühl (Hitze ist der Feind)
4. Verwenden Sie geeignete Ladegeräte (kein Schnellladen, es sei denn, es ist notwendig)
5. Lagerbestand rotieren (zuerst rein, zuerst raus)

Ich kennzeichne alle meine Zellen mit Kaufdatum und Testergebnissen. Das macht die Verfolgung der Leistung im Laufe der Zeit viel einfacher.

Abschließende Gedanken zum Batterietest

Das Testen von 18650-Batterien ist nicht nur eine Sicherheitsfrage (obwohl das enorm ist).

Es geht darum, den maximalen Wert aus Ihren Zellen zu holen und unangenehme Überraschungen zu vermeiden.

Das Fazit?

Regelmäßiges Testen mit Ihrem Multimeter dauert nur Minuten, spart aber Stunden bei der Fehlersuche toter Geräte.

Beginnen Sie mit grundlegenden Spannungsprüfungen. Fügen Sie Belastungstests hinzu, wenn Sie sich sicher fühlen. Meistern Sie IR-Tests, wenn Sie bereit sind.

Ihre Projekte (und Geldbörse) werden es Ihnen danken.

Denken Sie daran: richtiges Wissen wie man eine 18650-Batterie mit Multimeter überprüft bedeutet, dass Sie immer zuverlässige Energie haben, wenn Sie sie am dringendsten benötigen.
