Câblage des batteries en parallèle Guide de sécurité en danger pour LiFePO4

Prévoyez-vous d'étendre votre alimentation hors réseau, mais vous vous inquiétez des Dangers du câblage de batteries en parallèle? Augmenter votre capacité semble simple, mais une simple erreur dans une batterie peut entraîner le thermal runaway, des câbles fondus, voire un incendie total du système.

Que vous amélioriez un camping-car, équipiez un bateau ou construisiez un tableau solaire, vous avez besoin de plus qu'une simple connexion de base. Vous avez besoin protocoles de sécurité qui protègent votre investissement et votre maison.

Dans ce guide complet, vous apprendrez les risques précis de câblage en parallèle, de mismatch de tension to courants déséquilibrés, et comment configurer votre batteries LiFePO4 pour une longévité maximale. Nous perfectionnons des solutions d'alimentation depuis 2012, et nous partageons les meilleures pratiques pour maintenir votre système en fonctionnement en toute sécurité.

Allons droit au but.

Risque de câblage en parallèle des batteries : un guide de sécurité complet

Comprendre les connexions parallèles des batteries

Lorsque je conçois des systèmes d'alimentation pour camping-cars ou cabanes hors réseau, je me concentre sur deux façons de connecter les batteries : en parallèle et en série. Pour éviter les risques spécifiques liés à câblage en parallèle des batteries, vous devez d'abord comprendre ce que cette configuration fait réellement à votre banque d'alimentation.

Dans une configuration parallèle, vous connectez la borne positive d'une batterie à la borne positive de la suivante, et faites de même avec les négatives. Cela augmente votre capacité totale (ampères-heures) tandis que la tension reste la même. Si vous avez deux batteries Nuranu LiFePO4 de 12V 100Ah en parallèle, vous obtenez une banque de 12V 200Ah.

Parallèle vs. Série : Comparaison rapide

Pourquoi choisir le parallèle pour les systèmes à basse tension ?

Le câblage en parallèle est le choix privilégié pour la plupart des systèmes mobiles 12V et 24V. Il offre plusieurs avantages clés pour les utilisateurs qui ont besoin d'un stockage d'énergie fiable à long terme :

• Autonomie accrue : En empilant les ampères-heures, vous pouvez faire fonctionner vos lumières, réfrigérateurs et appareils électroniques pendant des jours sans besoin de recharge.
• Évolutivité du système : Il vous permet d'étendre votre réserve d'énergie à mesure que vos besoins en puissance augmentent, à condition de suivre des protocoles de sécurité stricts.
• Redondance : Dans un banc en parallèle, si une batterie nécessite une maintenance, les autres peuvent souvent continuer à fournir de l'énergie à vos charges critiques.
• Sécurité à basse tension : Maintenir le système à 12V ou 24V réduit le risque d'arc électrique à haute tension par rapport aux chaînes en série à haute tension.

Bien que les avantages d'une autonomie accrue soient clairs, le risque de câbler des batteries en parallèle survient lors de la phase d'installation. Si les batteries ne sont pas parfaitement appariées en tension et en état de charge, vous risquez de fortes surtensions qui peuvent endommager votre équipement ou compromettre le BMS intégré présent dans des unités LiFePO4 haute performance.

Les risques critiques des connexions de batteries en parallèle

Le câblage des batteries en parallèle est une méthode courante pour augmenter la capacité de votre système, mais il introduit des risques importants risques de connexion de batteries en parallèle si elle est mal gérée. Parce que vous manipulez une densité d'énergie élevée, des erreurs peuvent entraîner la destruction du matériel ou un incendie.

Déséquilibre de tension et d'état de charge (SoC)

Connecter des batteries avec des niveaux de charge différents est l'un des risques les plus courants risques de déséquilibre de tension. Si une batterie est à 13,6 V et l'autre à 12,0 V, la batterie à haute tension va décharger du courant dans celle à basse tension à un rythme extrêmement élevé. Cette « ruée de courant » peut dépasser la capacité maximale de charge de la batterie, provoquant des étincelles aux bornes ou la défaillance des composants internes. Une gestion appropriée Correspondance de l'état de charge mise en place correcte

est nécessaire avant toute connexion physique pour assurer l'équilibre des batteries.

Mélanger différents types, âges ou capacités de batteries Une banque de batteries saine nécessite une uniformité. Mélanger différentes chimies, comme le plomb-acide avec le lithium, est dangereux car elles ont des profils de charge et des résistances internes différents. Même mélanger des batteries LiFePO4 anciennes et neuves cause undéséquilibre de la banque de batteries

. Les cellules plus anciennes ont une résistance interne plus élevée, ce qui oblige les batteries plus récentes à supporter toute la charge, entraînant une usure prématurée et un risque de surchauffe des unités neuves.

Déséquilibre de courant dû à un câblage inégal L'électricité suit toujours le chemin de moindre résistance. Si vous utilisez des câbles de longueurs ou de calibres différents entre vos batteries, le courant ne sera pas réparti équitablement. Ce risque de câblage inégal

Surchauffe et Débordement Thermique

Les systèmes haute performance génèrent de la chaleur, et en configuration parallèle, cette chaleur peut s'accumuler rapidement. Bien que nous mettions l'accent sur le fait que les batteries LiFePO4 sont sûres en raison de leur chimie stable, un court-circuit massif dans une banque à haute intensité peut toujours entraîner un prévention du débordement thermique échec. Sans un BMS intelligent ou un fusible approprié, une seule défaillance de cellule peut provoquer la ventilation ou l'incendie de toute la banque.

Risques courants en parallèle en un coup d'œil :

• Courts-circuits : Décharge à haute énergie pouvant vaporiser instantanément des outils ou fils métalliques.
• Fusion de l'isolation : Se produit lorsque le diamètre du câble pour l'installation de la banque de batteries est trop fin pour l'intensité totale combinée.
• Surtensions de surintensité : Flux de courant rapide pouvant contourner les réinitialisations de sécurité internes si non protégé par un fusible externe.
• Arc électrique : Se produit lors de la connexion de batteries avec une différence de tension importante, pouvant endommager les bornes de la batterie.

Règles de sécurité essentielles pour éviter les dangers liés au câblage des batteries en parallèle

Avant de commencer à connecter votre banque, vous devez suivre ces protocoles de sécurité non négociables. La plupart des problèmes liés à câblage en parallèle des batteries proviennent de l'oubli de ces étapes de préparation. Pour maintenir la stabilité et la sécurité de votre système, nous exigeons ces quatre règles :

• Utilisez uniquement des batteries identiques : Ne mélangez jamais les marques, les capacités (Ah) ou les chimies. Vos batteries devraient idéalement provenir du même lot de production. Mélanger une nouvelle batterie avec une ancienne provoque une résistance à la charge de l’unité plus ancienne, forçant la nouvelle à faire tout le travail. Comprendre combien de temps durent les batteries LiFePO4 vous aidera à voir pourquoi commencer avec un ensemble neuf et assorti protège votre investissement à long terme.
• Correspondance de l’état de charge : Vous devez synchroniser la tension de chaque unité avant de les relier. Nous recommandons de charger chaque batterie individuellement à 100 % en premier lieu. Si vous connectez une batterie complètement chargée à une batterie déchargée, une énorme « ruée de courant » se produit. Cela risque de décalage de tension peut déclencher la coupure du BMS ou, dans des cas extrêmes, endommager les bornes internes.
• Gauge de câble correct pour la banque de batteries : Votre câblage doit être dimensionné pour le total courant maximum de toute la banque, et pas seulement d’une seule batterie. Utiliser des câbles de section insuffisante entraîne une résistance, une accumulation de chaleur et une insulation fondue. Nous préconisons des câbles en cuivre de haute qualité et à section épaisse pour assurer une distribution uniforme de l’énergie.
• Installer des fusibles de protection contre les surintensités : Ne jamais câbler un système sans fusibles ou disjoncteurs entre les batteries et la charge. C’est votre première ligne de défense contre les courts-circuits.

Une erreur courante consiste à essayer d’économiser de l’argent en combinant différents types de cellules. Nous avons détaillé les risques techniques de cela dans notre guide sur si vous pouvez mélanger des batteries 18650, et les mêmes principes de résistance interne et d’équilibre s’appliquent aux banques LiFePO4 plus grandes.

Liste de vérification de sécurité avant connexion

En respectant strictement ces règles, vous éliminez les causes les plus courantes de défaillance du système et assurez que votre configuration LiFePO4 fonctionne à son efficacité maximale sans compromis sur la sécurité.

Meilleures Pratiques pour un Câblage Parallèle Sûr

Pour minimiser le câblage en parallèle des batteries, vous devez vous assurer que le courant circule de manière égale à travers chaque unité de votre banque. Si la résistance est inégale, une batterie se déchargera plus rapidement et travaillera plus dur, ce qui entraînera une défaillance prématurée et des risques pour la sécurité. Suivre ces méthodes standard de l'industrie garantit que votre sécurité du câblage parallèle LiFePO4 reste intacte.

Câblage Diagonale pour Petites Banques

Pour les systèmes impliquant deux ou trois batteries, nous recommandons le câblage diagonal des batteries. Au lieu de connecter vos câbles positifs et négatifs principaux à la même batterie, connectez le fil positif à la première batterie du groupe et le fil négatif à la dernière. Cette technique force le courant électrique à passer par une longueur de câble égale pour chaque batterie, évitant ainsi un Une banque de batteries saine nécessite une uniformité. Mélanger différentes chimies, comme le plomb-acide avec le lithium, est dangereux car elles ont des profils de charge et des résistances internes différents. Même mélanger des batteries LiFePO4 anciennes et neuves cause un.

Connexions en parallèle sur barres collectrices pour les configurations importantes

Lorsque vos besoins en énergie dépassent trois batteries, le câblage standard devient inefficace. Nous utilisons des connexions en parallèle sur barres collectrices pour maintenir l'intégrité du système. Une barre collectrice en cuivre solide offre un point central à faible résistance pour toutes les connexions. Cela garantit que le diamètre du câble pour l'installation de la banque de batteries les exigences sont satisfaites et que chaque batterie « voit » la même tension et la même charge.

Le rôle du BMS intégré et de la surveillance

Une haute qualité système de gestion de batterie (BMS) est votre caractéristique de sécurité la plus importante. Dans nos unités Nuranu LiFePO4, le BMS équilibre automatiquement les cellules et protège contre les surintensités lors du fonctionnement en parallèle. Cependant, vous devriez toujours utiliser des outils de surveillance externes :

• Shunts intelligents : Utilisez un shunt pour surveiller l’état de charge total (SoC) de l’ensemble du banc.
• Voltmetres : Vérifiez régulièrement les tensions des batteries individuelles pour vous assurer qu’elles restent synchronisées.
• Inspection des bornes : Avant de sécuriser les connexions, toujours identifier les électrodes positive et négative correctement pour éviter un court-circuit mort.

Liste de contrôle essentielle du câblage

• Longueurs égales : Tous les câbles de raccordement doivent avoir la même longueur et la même section.
• Contacts propres : Assurez-vous que toutes les bornes sont exemptes de corrosion et serrées selon les spécifications du fabricant.
• Protection contre le surintensité : Installer des fusibles de protection contre les surintensités entre le banc de batteries et votre onduleur pour prévenir les événements thermiques.

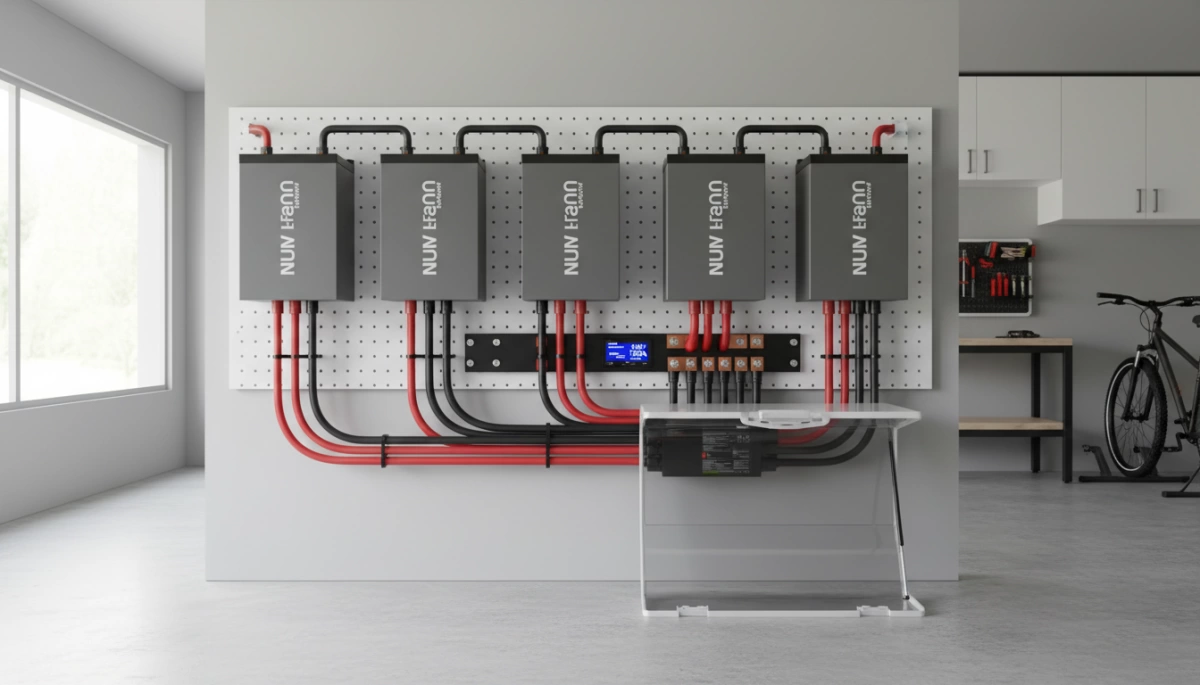

Pourquoi les batteries Nuranu LiFePO4 excellent en configurations parallèles

Depuis 2012, nous sommes spécialisés dans le stockage d'énergie haute performance. Nous comprenons que la gestion du Risque de câblage en parallèle des batteries : un guide de sécurité complet commence avec le matériel interne. Nos systèmes LiFePO4 sont conçus pour supporter les contraintes spécifiques de l'expansion parallèle, garantissant que votre banque d'alimentation reste stable et efficace.

Technologie BMS intelligente intégrée

Le Système de gestion de la batterie (BMS) est le cerveau de notre batterie. Dans une configuration parallèle, il surveille activement la tension et la température de chaque unité. S'il détecte un risque de décalage de tension ou une situation de surintensité, le BMS déclenche une coupure immédiate de cette unité spécifique. Cela empêche l’effet de « ruée de courant » et réduit considérablement les risques d'incendie de batteries au lithium.

Consistance supérieure des cellules

Nous utilisons uniquement Cellules LiFePO4 de Grade A dans notre processus de fabrication. Des cellules de haute qualité sont essentielles car elles maintiennent une résistance interne presque identique entre plusieurs unités. Lors de la conception et la fabrication de batteries au lithium, nous privilégions cette cohérence pour éviter Une banque de batteries saine nécessite une uniformité. Mélanger différentes chimies, comme le plomb-acide avec le lithium, est dangereux car elles ont des profils de charge et des résistances internes différents. Même mélanger des batteries LiFePO4 anciennes et neuves cause un, où une batterie travaille plus dur que les autres et échoue prématurément.

Conçu pour les environnements difficiles

• Étanchéité certifiée IP : Nos boîtiers robustes empêchent l'humidité de provoquer des courts-circuits internes, un problème courant dans les applications marines et de camping-car.
• Stabilité thermique : La chimie LiFePO4 que nous utilisons est intrinsèquement plus sûre et plus stable que le lithium-ion traditionnel, ce qui la rend idéale pour les banques parallèles à haute capacité.
• Optimisation de l'échelle : Les batteries Nuranu sont conçues pour une protection synchronisée, supportant une expansion parallèle jusqu'à 4 unités tout en maintenant la sécurité totale du système.

Fiabilité sur laquelle vous pouvez compter

Notre souci de sécurité et de durabilité garantit que votre investissement offre une durée de service de plus de 10 ans. En utilisant des protocoles de protection avancés, nous éliminons les incertitudes et les risques techniques généralement associés à sécurité du câblage parallèle LiFePO4.

Erreurs courantes à éviter dans le câblage en parallèle

Même avec le meilleur équipement, des erreurs d'installation simples peuvent amplifier risques de connexion de batteries en parallèle. J'ai vu de nombreuses configurations échouer prématurément à cause de ces oublis évitables :

• Chaînage en série de systèmes à haute intensité de courant: Connecter des batteries les unes après les autres en ligne simple est une recette pour le désastre. Cela crée une résistance élevée à la fin de la chaîne, provoquant une grave Une banque de batteries saine nécessite une uniformité. Mélanger différentes chimies, comme le plomb-acide avec le lithium, est dangereux car elles ont des profils de charge et des résistances internes différents. Même mélanger des batteries LiFePO4 anciennes et neuves cause un où la première batterie s'use beaucoup plus rapidement que les autres.
• Ignorer la protection contre les surintensités: Omettre les fusibles est un pari de sécurité risqué. Sans des fusibles de protection contre les surintensités sur chaque branche en parallèle, un court-circuit interne peut déclencher une réaction en chaîne, rendant prévention du débordement thermique presque impossible.
• Longueurs de câble non assorties: Le courant suit toujours le chemin de la moindre résistance. La L'électricité suit toujours le chemin de moindre résistance. Si vous utilisez des câbles de longueurs ou de calibres différents entre vos batteries, le courant ne sera pas réparti équitablement. Ce signifie que même quelques pouces de câble en plus sur une batterie la fera sous-performer, tandis que d'autres seront surchargées.
• Connexion lors de la charge active: Ne jamais ajouter une batterie à votre banque pendant que le système est sous charge ou en cours de charge. Cela peut provoquer des arcs électriques massifs et des pics de tension soudains qui endommagent les composants électroniques sensibles.

Pour maintenir sécurité du câblage parallèle LiFePO4, votre câblage doit être aussi cohérent que vos cellules. Si vous améliorez votre stockage d'énergie, utiliser un systèmes de batteries LiFePO4 de haute qualité est un excellent début, mais votre discipline de câblage est ce qui maintient le système en fonctionnement pendant des années sans défaillance. Utilisez toujours des calibres de câble identiques et vérifiez chaque connexion avant d'actionner l'interrupteur.

Questions fréquemment posées sur la sécurité des batteries parallèles

Naviguer dans la complexité de Risque de câblage en parallèle des batteries : un guide de sécurité complet conduit souvent à des questions techniques spécifiques. Voici les préoccupations les plus courantes auxquelles nous répondons pour assurer la stabilité et l'efficacité de votre système d'alimentation.

Puis-je mettre en parallèle des batteries de capacités différentes ?

Non. Vous ne devriez jamais mélanger des batteries avec des capacités en ampères-heures (Ah) différentes. Connecter une batterie de 100Ah à une batterie de 200Ah oblige l'unité la plus petite à travailler beaucoup plus dur, ce qui entraîne une dégradation plus rapide et Une banque de batteries saine nécessite une uniformité. Mélanger différentes chimies, comme le plomb-acide avec le lithium, est dangereux car elles ont des profils de charge et des résistances internes différents. Même mélanger des batteries LiFePO4 anciennes et neuves cause un. Pour garantir la sécurité, utilisez toujours des batteries de la même capacité, marque et âge.

Combien de batteries puis-je connecter en parallèle en toute sécurité ?

Pour nos systèmes LiFePO4, nous recommandons généralement un maximum de quatre unités en parallèle. Dépasser cette limite augmente le risque de déséquilibre de courant dû à un câblage irrégulier et complique la synchronisation de la système de gestion de batterie (BMS) protection dans l'ensemble du banc. Si vous avez besoin de plus de capacité, il est souvent plus sûr de passer à une unité individuelle de capacité supérieure.

Que se passe-t-il si une batterie du banc échoue ?

Si une batterie échoue ou subit un effondrement de cellule, les autres batteries en configuration parallèle déverseront immédiatement leur courant dans l'unité défectueuse. Cela crée un scénario de haute chaleur. Cependant, notre BMS intégré agit comme une sécurité, déconnectant l'unité compromise avant qu'elle ne puisse déclencher un événement thermique. Un entretien régulier, comme savoir comment charger correctement la batterie LiFePO4 26650 ou des blocs plus grands, aide à prévenir ces défaillances.

Une configuration en parallèle est-elle plus sûre qu'une configuration en série ?

Le câblage en parallèle est souvent considéré comme plus sûr pour les utilisateurs DIY car il maintient le système à une tension plus basse, plus sûre au toucher (comme 12V ou 24V). Cependant, les sécurité du câblage parallèle LiFePO4 préoccupations se déplacent vers des courants élevés. Alors que les configurations en série présentent des risques d'arc électrique à haute tension, les configurations en parallèle présentent des risques plus élevés de fusion de câbles et court-circuit dans les batteries parallèles en raison du potentiel de courant combiné massif.

Dois-je utiliser un fusible pour chaque batterie du banc ?

Oui. Nous recommandons fortement l'utilisation de fusibles individuels pour chaque branche de batterie avant qu'elles ne se rejoignent au niveau d'une barre omnibus commune. Cela garantit que si une batterie développe un court-circuit, le fusible sautera et isolera cette unité spécifique, protégeant ainsi le reste de votre investissement contre des dommages catastrophiques.
