Come Bilanciare le Batterie 18650: La Guida Completa

Bilanciare le batterie 18650 potrebbe sembrare complicato, ma in realtà è abbastanza semplice una volta compresi i concetti di base.

Ecco la cosa:

Quando colleghi più celle 18650 insieme (specialmente in serie), devono essere bilanciate. Altrimenti, si rischiano capacità ridotte, durata più breve e potenziali problemi di sicurezza.

In questa guida, come professionista produttore di pacchi batteria 18650, ti mostrerò esattamente come bilanciare le batterie 18650 utilizzando metodi comprovati che funzionano davvero.

Iniziamo.

Cosa sono le batterie 18650 (E perché bilanciarle)?

Prima di tutto.

Le batterie 18650 sono celle agli ioni di litio che misurano 18mm x 65mm. Sono i motori principali dietro tutto, dai laptop ai veicoli elettrici.

Ma ecco dove diventa interessante:

Quando colleghi più celle in serie per creare un pacco batteria, ogni cella può avere caratteristiche leggermente diverse. Anche celle dello stesso lotto.

Queste differenze si accumulano nel tempo.

Ad esempio, una cella potrebbe caricarsi fino a 4,15V mentre un'altra raggiunge 4,25V. Quella differenza di 0,1V? È sufficiente a causare problemi seri.

Senza un corretto bilanciamento, sperimenterai:

• Capacità ridotta (il tuo pacco funziona come la sua cella più debole)
• Invecchiamento precoce (alcune celle si usurano più velocemente di altre)
• Rischi per la sicurezza (celle sovraccariche possono entrare in runaway termico)

Per questo il bilanciamento delle celle è non negoziabile per qualsiasi costruzione seria di pacchi batteria.

Le Due Principali Metodi di Equilibratura Che Funzionano Davvero

Quando si tratta di bilanciamento delle batterie, hai due opzioni principali: passivo e attivo.

Lascia che ti spieghi ogni metodo.

Equilibratura Passiva: Semplice Ma Efficace

Il bilanciamento passivo è come la Honda Civic dei metodi di bilanciamento. È affidabile, economico e svolge il suo lavoro.

Ecco come funziona:

Durante la carica, un sistema di gestione della batteria monitora la tensione di ogni cella. Quando una cella raggiunge una soglia impostata (di solito intorno a 4,15V), il BMS attiva una piccola resistenza attraverso quella cella.

Questa resistenza 'scarica' l'energia in eccesso sotto forma di calore, rallentando la velocità di carica di quella cella.

Nel frattempo, le altre celle continuano a caricarsi fino a raggiungere quella cella.

Vantaggi:

• Facile da implementare
• Componenti economici
• Affidabilità comprovata

Svantaggi:

• Spreca energia sotto forma di calore
• Funziona solo durante la ricarica
• Più lenta rispetto ai metodi attivi

Ho scoperto che il bilanciamento passivo funziona molto bene per pacchi più piccoli (meno di 10 celle) dove l'efficienza non è critica.

Equilibratura Attiva: L'Opzione ad Alte Prestazioni

L'equilibratura attiva è come Tesla dei metodi di equilibratura. Più sofisticata, più efficiente, ma anche più complessa.

Invece di sprecare energia, i sistemi attivi trasferiscono carica dalle celle più alte a quelle più basse.

Pensalo come Robin Hood per le batterie.

Il sistema utilizza condensatori, induttori o anche piccoli convertitori DC-DC per trasferire energia tra le celle. Questo avviene sia durante la carica che durante lo scaricamento.

Vantaggi:

• Altamente efficiente (minimo spreco di energia)
• Funziona continuamente
• Bilanciamento più rapido
• Estende la durata della batteria

Svantaggi:

• Più costose
• Circuiteria complessa
• Più punti di potenziale guasto

Per pacchi di grandi dimensioni o applicazioni critiche, il bilanciamento attivo vale l'investimento.

Come Bilanciare il Tuo Pacco di 18650: Passo dopo Passo

Ora passiamo alle cose pratiche.

Ecco esattamente come bilanciare le tue batterie 18650, sia che tu stia costruendo un nuovo pacco o mantenendo uno esistente.

Passo 1: Inizia con celle abbinate

Questo è cruciale:

Prima ancora di pensare di assemblare il tuo pacco, devi abbinare le tue celle.

Usa un multimetro per controllare la tensione di ogni cella. Raggruppa le celle che sono entro 0,05V l'una dall'altra.

Per esempio:

• Gruppo A: 3,65V – 3,70V
• Gruppo B: 3,70V – 3,75V
• Gruppo C: 3,75V – 3,80V

Consiglio professionale: Se sei serio su questo, investi in un tester per celle che misura anche la resistenza interna. Le celle con valori di resistenza simili rimarranno più a lungo bilanciate.

Passo 2: Pre-bilanciamento prima dell'assemblaggio

Ecco cosa la maggior parte delle persone salta (e poi si pente):

Carica tutte le tue celle esattamente alla stessa tensione prima di collegarle.

Consiglio di caricare fino a 3,7V per lo stoccaggio o 4,1V se stai assemblando immediatamente.

Usa un caricabatterie di qualità per singola cella e verifica ogni cella con il multimetro.

Questo dà al tuo BMS un grande vantaggio iniziale.

Passo 3: Installare un BMS di qualità

Un sistema di gestione della batteria è il cervello del tuo pacco. Gestisce:

• Monitoraggio della tensione di ogni cella
• Protezione da sovraccarico
• Protezione da scarica eccessiva
• Equilibratura del carico
• Monitoraggio della temperatura (su unità migliori)

Quando scegli un BMS, abbinalo alla tua configurazione. Un pacco 4S necessita di un BMS 4S. È così semplice.

Per il collegamento:

1. Collega il negativo principale (B-)
2. Collega ogni filo di bilanciamento in ordine (B1, B2, B3, ecc.)
3. Collega il positivo principale (B+)
4. Testa prima di collegare il carico

Passo 4: Monitorare e Manutenzione

L'equilibratura non è un'operazione da 'imposta e dimentica'.

Controlla le tensioni delle tue celle mensilmente. Se noti che le celle si discostano di più di 0,1V, è il momento di fare manutenzione.

Ecco la mia routine di manutenzione:

• Controlli di tensione mensili
• Test di capacità trimestrali
• Ribilanciamento completo annuale
• Sostituisci le celle che non riescono a mantenere l'equilibrio

Tecniche avanzate di bilanciamento

Una volta padroneggiate le basi, queste tecniche avanzate possono portare il tuo uso della batteria al livello successivo.

Bilanciamento dal basso per la massima autonomia

La maggior parte delle persone effettua il bilanciamento superiore (pareggiando le celle a piena carica).

Ma il bilanciamento dal basso—pareggiando le celle al loro punto di scarica—può effettivamente offrire una capacità utilizzabile maggiore.

Ecco perché:

Quando le celle sono equilibrate in basso, la tua cella più debole non limiterà tanto la scarica.

Per effettuare il bilanciamento dal basso:

1. Scarica tutte le celle a 3,0V singolarmente
2. Lascia riposare per 24 ore
3. Regola fino a 0,01V
4. Assembla il tuo pacco

Questo metodo funziona particolarmente bene per applicazioni di veicoli elettrici dove hai bisogno di ogni singola autonomia.

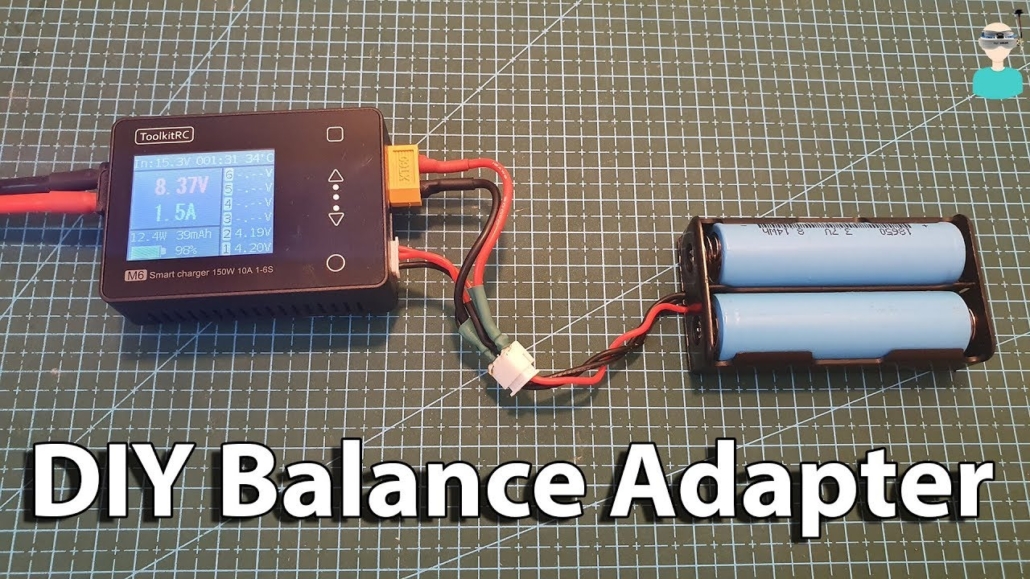

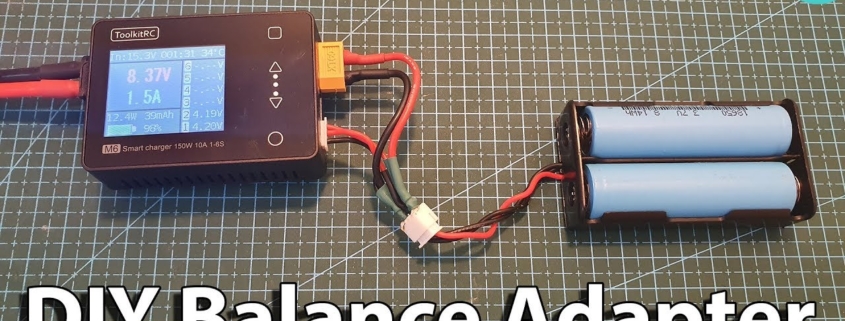

Utilizzo di caricatori di bilanciamento

Per pacchi più piccoli, un caricatore di bilanciamento può gestire tutto automaticamente.

Questi caricabatterie hanno connessioni individuali per ogni cella e circuiti di bilanciamento integrati.

Le opzioni più popolari includono:

• IMAX B6 (economico)
• Caricabatterie ISDT (più funzionalità)
• Unità industriali di Junsi o Revolectrix

Il problema? Di solito arrivano a configurazioni massimo di 6S.

Circuiti di bilanciamento fai-da-te

Ti senti avventuroso?

Puoi costruire il tuo bilanciatore passivo con resistori e diodi Zener.

Circuito di base:

• Resistore da 15Ω 2W
• Diodo Zener da 4,2V
• Dissipatore di calore per la gestione termica

Questo crea un regolatore shunt semplice che previene la sovraccarica.

Ma onestamente? A meno che tu non faccia questo per educazione, un BMS commerciale è più affidabile.

Errori comuni di bilanciamento (E come evitarli)

Ho visto questi errori compromettere più progetti di batterie di quanti ne possa contare.

Errore #1: Mischiare celle vecchie e nuove

Mai, e dico mai, mescolare celle di età diversa.

Anche se misurano la stessa tensione, le celle più vecchie hanno una resistenza interna più alta. Si discosteranno costantemente dall'equilibrio.

Errore #2: Ignorare la Temperatura

Le differenze di temperatura causano variazioni di tensione.

Una cella più calda di 10°C potrebbe leggere 0,05V in più. Durante l'equilibratura, mantieni tutte le celle alla stessa temperatura.

Errore #3: Fare troppo affidamento sul BMS

Un BMS non è magia.

Se le tue celle sono molto sbilanciate o danneggiate, nessuna quantità di equilibratura le riparerà.

Pensa a un BMS come all'assicurazione auto—è protezione, non permesso di guidare spericolatamente.

Errore #4: Saltare il Periodo di Rodaggio

Le nuove celle hanno bisogno di alcuni cicli per stabilizzarsi.

Esegui 3-5 cicli completi di carica/scarica a bassa corrente (0,5C) prima di mettere sotto stress il tuo pacco.

Considerazioni sulla Sicurezza

Siamo realistici:

Le batterie agli ioni di litio immagazzinano energia seria. Rispetta queste batterie.

Sempre:

• Lavora in un'area ben ventilata
• Tieni a portata di mano un estintore di classe D
• Usa un'adeguata isolamento sulle connessioni
• Monitora le temperature durante le prime cariche
• Conserva i pacchi a una carica tra 40-60%

Mai:

• Celle a corto circuito (anche brevemente)
• Carica superiore a 4,2V per cella
• Scarica sotto 2,5V per cella
• Lasciare la carica incustodita
• Usare celle danneggiate o gonfie

Strumenti di cui avrai bisogno

Ecco il mio kit di strumenti raccomandato per l'equilibratura delle batterie:

Essenziale:

• Multimetro (preciso fino a 0,01V)
• Caricabatterie per singola cella
• BMS appropriato
• Equipaggiamento di sicurezza (occhiali, guanti)

Da avere:

• Tester di capacità delle celle
• Misuratore IR
• Caricabatterie di bilanciamento
• Saldatore a punti
• Telecamera termica

Il punto chiave sull'equilibratura delle batterie

Ecco la cosa:

Una corretta equilibratura fa la differenza tra un pacco batteria che dura anni e uno che fallisce in mesi.

Inizia con celle di qualità abbinate. Usa un BMS decente. Monitora regolarmente.

È davvero così semplice.

Se scegli un bilanciamento passivo o attivo dipende dalle tue esigenze specifiche. Per la maggior parte dei progetti fai-da-te, il bilanciamento passivo tramite un BMS funziona alla grande.

Ma per pacchi più grandi o applicazioni commerciali? I guadagni di efficienza dell'equilibratura attiva giustificano la complessità aggiuntiva.

Ricordate: come bilanciare le batterie 18650 non riguarda solo il processo tecnico—si tratta di sviluppare buone abitudini e rispettare la tecnologia.

Fallo nel modo giusto, e i tuoi pacchi batteria forniranno energia affidabile per molti anni a venire.
