Come collegare le batterie in serie (Guida passo passo)

Vuoi sapere come collegare le batterie in serie? Sei nel posto giusto.

In effetti, ho aiutato dozzine di fai-da-te e professionisti a cablare correttamente i loro sistemi di batterie. E in questa guida, come professionista produttore di pacchi batteria al litio, ti mostrerò il processo esatto che utilizzo.

La parte migliore?

Questo metodo funziona sia che tu stia collegando due piccole batterie AA o costruendo una grande banca batterie per il tuo camper.

Andiamo subito al sodo.

Cosa significa collegare le batterie in serie?

Prima di entrare nei dettagli, vediamo cosa significa realmente “connessione in serie”.

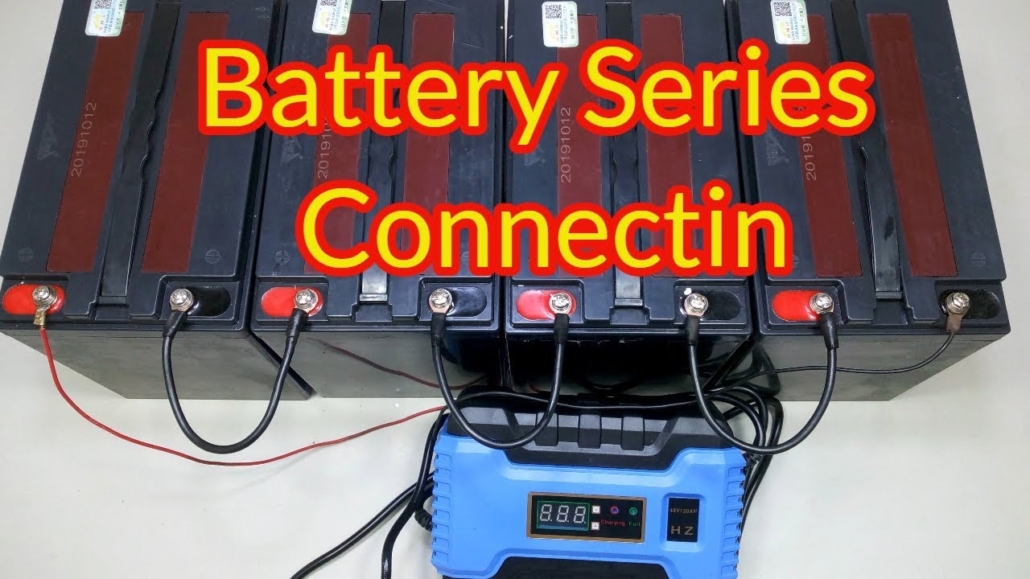

Quando colleghi le batterie in serie, colleghi il terminale negativo di una batteria al terminale positivo della batteria successiva. Questo crea una catena a margherita che aumenta la tensione totale.

Pensalo come impilare blocchi da costruzione. Ogni batteria aggiunge la sua tensione alla pila, ma la capacità (ampere-ora) rimane la stessa.

Per esempio:

• Due batterie da 12V in serie = 24V
• Tre batterie da 12V in serie = 36V
• Quattro batterie da 12V in serie = 48V

Abbastanza semplice, giusto?

Ma ecco dove la maggior parte delle persone sbaglia: confondono le connessioni in serie con quelle in parallelo. Con il parallelo, colleghi positivo a positivo e negativo a negativo. Questo mantiene la tensione invariata ma aumenta la capacità.

Grande differenza.

Perché collegare le batterie in serie?

Potresti chiederti: “Perché mai vorrei cablare le batterie in serie?”

Ottima domanda.

Ecco i motivi principali per cui le persone utilizzano i collegamenti in serie:

Requisiti di tensione più elevati

Alcune apparecchiature necessitano di una tensione maggiore di quella fornita da una singola batteria. Le golf cart elettriche, ad esempio, spesso funzionano con sistemi a 36V o 48V. Invece di trovare un'enorme batteria da 48V, puoi collegare quattro batterie da 12V in serie.

Migliore efficienza

I sistemi a tensione più elevata sono più efficienti per determinate applicazioni. Richiedono cavi più sottili per la stessa potenza erogata, il che consente di risparmiare denaro e riduce la caduta di tensione su lunghe tratte di cavo.

Compatibilità del sistema

Molti regolatori di carica solare e inverter funzionano meglio con banchi di batterie a tensione più elevata. Un sistema a 24V o 48V può gestire più potenza di una configurazione a 12V.

Sicurezza Prima: Cosa Devi Sapere

Guarda, sarò diretto con te:

Lavorare con le batterie può essere pericoloso se non sai cosa stai facendo.

Ecco cosa devi tenere a mente:

Utilizzare batterie corrispondenti

Questo non è negoziabile. Usa sempre batterie con:

• La stessa tensione
• La stessa capacità (valutazione Ah)
• La stessa chimica (non mescolare litio con piombo-acido)
• La stessa età e condizione

Mescolare batterie diverse è come mettere un maratoneta e un pigro sullo stesso team di staffetta. La batteria più debole trascinerà tutto il sistema.

Ventilazione Adeguata

Le batterie possono produrre gas idrogeno, specialmente durante la carica. Assicurati che il tuo impianto abbia un buon flusso d'aria. Nessuno vuole un'esplosione di batteria nel garage.

Includi Protezione

Usa sempre fusibili o interruttori nel cablaggio positivo. Se qualcosa si corto, vuoi che il fusibile salti, non le batterie.

Come Collegare le Batterie in Serie: Passo dopo Passo

Bene, passiamo alle cose importanti.

Ecco il mio processo collaudato per collegare le batterie in serie:

Fase 1: Raccogli i Tuoi Materiali

Avrai bisogno:

• Batterie compatibili
• Cavi per batterie (giusta sezione per la tua corrente)
• Pinze per fili e terminali
• Multimetro
• Equipaggiamento di sicurezza (guanti e occhiali)
• Fusibile o interruttore

Fase 2: Posiziona le tue batterie

Posiziona le tue batterie in un'area pulita e asciutta. Lascia un po’ di spazio tra di loro per il flusso d’aria. Se usi batterie al piombo-acido, assicurati che siano su una superficie stabile e livellata.

Fase 3: Controlla la tensione della batteria

Usa il tuo multimetro per verificare che ogni batteria abbia la stessa tensione. Se uno legge significativamente più bassa, ricaricala prima. Iniziare con batterie sbilanciate può causare problemi.

Fase 4: Fai le tue connessioni

Ecco dove avviene la magia:

1. Prendi la tua prima batteria. Questa sarà l'estremità negativa del tuo banco batterie.
2. Collega un cavo dal suo terminale positivo al terminale negativo della seconda batteria.
3. Continua questo schema per tutte le batterie in serie.
4. Il terminale negativo della prima batteria diventa il negativo del sistema.
5. Il terminale positivo dell'ultima batteria diventa il positivo del sistema.

Fase 5: Ricontrolla tutto

Prima di collegare al carico:

• Verifica che tutte le connessioni siano strette
• Controlla la tensione totale con il multimetro
• Controlla eventuali fili scoperti o terminali allentati

Fase 6: Aggiungi protezione

Installa il fusibile o l'interruttore sul cavo positivo prima di collegarlo all'attrezzatura. Dimensionalo correttamente in base alla corrente prevista.

Errori comuni (E come evitarli)

Ho visto molti progetti di batterie andare storto. Ecco i più grandi errori che le persone fanno:

Utilizzo di diversi tipi di batterie

Una volta ho visto qualcuno cercare di collegare una batteria marittima a ciclo profondo con una batteria normale per auto. Brutta idea. Le batterie si sono combattute tra loro, e entrambe sono finite danneggiate in poche settimane.

Ignorare il calibro del filo

Fili sottodimensionati causano caduta di tensione e accumulo di calore. Usa un calcolatore di calibro del filo per determinare la dimensione corretta per la tua corrente e la lunghezza del cavo.

Dimenticare la ricarica

Quando colleghi le batterie in serie, hai bisogno di un caricabatterie che corrisponda alla tua tensione totale. Un caricabatterie da 12V non caricherà correttamente una banca batterie da 24V.

Connessioni scadenti

Connessioni allentate o corrose creano resistenza. Questo porta a calore, caduta di tensione e situazioni potenzialmente pericolose. Usa sempre terminali appropriati e mantieni le connessioni pulite.

Serie vs. Parallelo: quando usare ciascuno

Lascia che te lo spieghi semplicemente:

Usa in Serie Quando:

• Hai bisogno di una tensione più alta
• La tua attrezzatura lo richiede (come sistemi da 24V o 48V)
• Vuoi una migliore efficienza su lunghe tratte di cavi

Usa in Parallelo Quando:

• Hai bisogno di più capacità (tempo di funzionamento più lungo)
• Vuoi mantenere la stessa tensione
• Stai espandendo un sistema esistente

Usa in Serie-Parallelo Quando:

• Hai bisogno di sia tensione più alta CHE maggiore capacità
• Stai costruendo una grande banca batterie
• Hai requisiti di sistema specifici

Considerazioni speciali per diversi tipi di batterie

Non tutte le batterie seguono le stesse regole.

Batterie al piombo

Questi sono i più indulgenti per le connessioni in serie. Sono stati usati in questo modo per decenni. Ricorda solo che hanno bisogno di manutenzione regolare e di una ventilazione adeguata.

Batterie AGM

Simili alle batterie al piombo-acido ma sigillate. Ottime per le connessioni in serie, ma più sensibili alla sovraccarica. Usa un caricabatterie di qualità con impostazioni per AGM.

Batterie al litio

Qui le cose si complicano. Le batterie al litio necessitano di un Sistema di Gestione della Batteria (BMS) per le connessioni in serie. Il BMS monitora le singole celle e previene sovraccarichi o scariche eccessive.

Mai collegare batterie al litio in serie senza una protezione BMS adeguata. Ho visto pacchi di litio costosi distrutti perché qualcuno pensava di poterli trattare come le batterie al piombo-acido.

Applicazioni nel mondo reale

Vediamo alcuni usi comuni delle connessioni in serie delle batterie:

Sistemi per camper e nautica

Molti appassionati di camper aggiornano da sistemi da 12V a 24V per una maggiore efficienza. Collegando due batterie da 12V in serie, possono alimentare inverter più potenti e ridurre le dimensioni dei cavi.

Sistemi di energia solare

Le batterie con tensione più alta funzionano meglio con i regolatori di carica MPPT. Un banco di batterie da 48V può gestire molto più input solare rispetto a un sistema da 12V.

Veicoli elettrici

Carrelli da golf, biciclette elettriche e scooter spesso usano batterie collegate in serie. Un tipico carrello da golf potrebbe usare sei batterie da 8V in serie per un sistema da 48V.

Manutenzione e monitoraggio

Il tuo banco di batterie in serie necessita di attenzione regolare:

Controlla le connessioni mensilmente

Verifica presenza di corrosione, terminali allentati o fili danneggiati. Pulisci e stringi se necessario.

Monitorare le tensioni delle batterie individuali

In una stringa in serie, una batteria debole influisce sull'intero sistema. Controlla periodicamente la tensione di ogni batteria.

Mantieni le batterie equilibrate

Se noti che una batteria legge costantemente una tensione più bassa, potrebbe essere in fase di guasto. Sostituiscila prima che danneggi le altre.

La temperatura conta

Le temperature estreme influenzano le prestazioni della batteria. Se possibile, conserva il banco batterie in un ambiente a temperatura controllata.

Consigli avanzati per le connessioni in serie

Vuoi portare il tuo sistema di batterie al livello successivo? Ecco cosa fanno i professionisti:

Usa un bilanciatore di batterie

Per grandi stringhe in serie, un bilanciatore di batterie aiuta a mantenere le singole batterie a livelli di carica uguali. Questo prolunga la durata complessiva della batteria.

Considera un sistema di monitoraggio

I monitor delle batterie tengono traccia di tensione, corrente e stato di carica. Alcuni inviano anche avvisi al tuo telefono se qualcosa non va.

Pianifica l'espansione

Progetta il tuo sistema pensando alla crescita futura. È più facile aggiungere stringhe in parallelo che riconfigurare un intero setup in serie.

Risoluzione dei problemi delle batterie in serie

I problemi si presenteranno. Ecco come gestire i più comuni:

Tensione che scende rapidamente

Di solito indica una batteria debole nella stringa. Testa ogni batteria singolarmente sotto carico.

Le batterie non mantengono la carica

Controlla le dispersioni parassite e verifica che la tensione del caricabatterie corrisponda alla tensione del banco batterie.

Una batteria si riscalda

Questa batteria probabilmente sta fallendo. Rimuovila immediatamente dalla stringa e testala separatamente.

Il bilancio

Imparare come collegare le batterie in serie apre un mondo di possibilità per i tuoi sistemi di alimentazione. Che tu stia costruendo un impianto solare, aggiornando il tuo camper o creando un sistema di backup energetico, le connessioni in serie ti aiutano a ottenere la tensione di cui hai bisogno.

Ricorda solo le regole d'oro:

• Usa sempre batterie compatibili
• Dimensiona correttamente i tuoi cavi
• Includi protezioni adeguate
• Monitora e mantieni il tuo sistema

Fai bene queste basi e il tuo banco batterie in serie ti servirà bene per molti anni.

Hai bisogno di collegare le batterie per un progetto specifico? Inizia con batterie compatibili, collega negativo a positivo in un pattern a catena, e dai sempre priorità alla sicurezza. Questo è come collegare le batterie in serie il modo giusto.
